美國OMEGA套管熱電偶測溫端的三種接合方式

編輯：熱電偶廠家日期：2019-12-29 00:00所屬欄目：資訊人已圍觀站內編號：570

簡介：美國OMEGA套管熱電偶測溫端的接合方式套管熱電偶探針有三種接合方式。連接型、絕緣型、露出型(參照下圖:熱電偶前端型)。在殼型探針的前端，熱電偶接合點和探針內壁物理連接，...（熱電偶型號報價廠家為您整理）

美國OMEGA套管熱電偶測溫端的接合方式

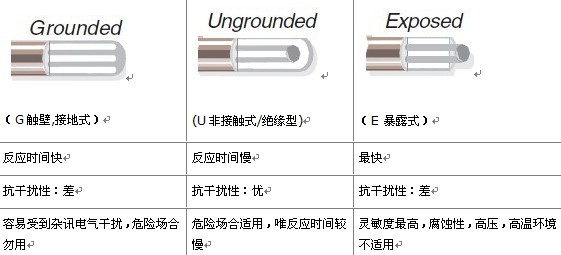

套管熱電偶探針有三種接合方式。連接型、絕緣型、露出型(參照下圖:熱電偶前端型)。

在殼型探針的前端，熱電偶接合點和探針內壁物理連接，實現了從外部通過探針壁到熱電偶接合點的良好的熱傳導。

在絕緣型探針前端，熱電偶的接合點不與探針內壁接觸，響應速度比接地型慢，但能夠提供電絕緣(參照下表)。

室溫絕緣電阻絕緣型熱電偶，公稱護套直徑zui小直流電壓zui小的絕緣電阻<； 0.90 mm (0. 03 in.) 50 v 100 mm ohms0. 80-1.5 mm (0. 030 to0. 059 in.) 50 v 500mm ohms & gt；在1.5mm (0.059in.)500V1000M Ohms曝光端類型中，熱電偶露出護套外，暴露在周圍的環境中。此類型提供zui的響應時間，但適用于干燥、非腐蝕、非加壓應用程序。

美國OMEGA鎧裝熱電偶測溫端的三種接合方式
